Nginx反向代理与负载均衡：节点服务器单/多虚拟机配置+实验环境搭建+原理解析

优速盾-小U • • 行业资讯 • 阅读 283

Nginx反向代理与负载均衡：节点服务器单/多虚拟机配置+实验环境搭建+原理解析。

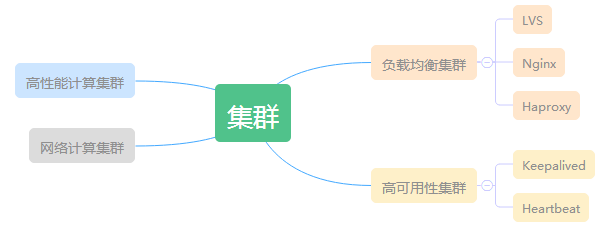

常见的集群架构及相关软件，可以参考下面的导图：


互联网企业常用的是负载均衡集群和高可用性集群，负载均衡集群强调“分担”，通过一定的调度算法 ，可以实现用多个节点服务器来分担用户的访问请求和数据流量;高可用性集群强调“高可用”，即一个节点失效了，它的任务可以立刻转移到另一个备份的节点上(即一般通过设置主备来实现)。显然因为负载均衡集群使用多个节点来分担服务，即使其中一个节点失效了，其它节点也可以继续工作，因此它也具有高可用性。

下面介绍的是Nginx负载均衡的配置，同时也给出了实验环境。

1.实验环境说明

本次实验的测试环境使用的宿主机操作系统为Windows 7，在Vmware虚拟机安装CentOS 6.5(3台)，说明如下：

主机类型操作系统IP地址作用

宿主机Windows 710.0.0.1/24

(VMnet8的IP地址)远程3台虚拟机，进行配置，同时也作为后面测试使用的客户端

虚拟机1: lb01CentOS 6.510.0.0.7/24负载均衡服务器lb01，将请求分担到Web节点服务器中

虚拟机2: web01CentOS 6.510.0.0.9/24Web节点服务器web01

虚拟机3: web02CentOS 6.510.0.0.10/24Web节点服务器web02

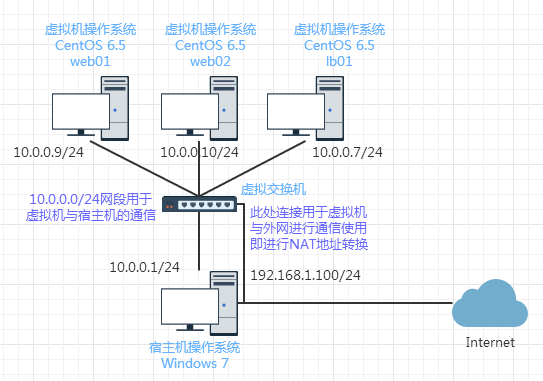

而当使用NAT的方式进行上网时虚拟机、宿主机之间的网络连接关系可如下所示：


关于为什么网络拓扑结构是这样的，这里不展开说明，可以参考博主的另一篇博文《在实践中深入理解VMware虚拟机的上网模式NAT模式》，这篇文章深入地分析了VMware虚拟机使用NAT模式上网时的网络结构细节，相信看完这篇文章后，这里搭建Nginx的实验环境也就很容易理解了。

所以首先，应该是自己先配置好网络环境，让宿主机跟我们的虚拟机可以通信，实际上，如果理解了VMware虚拟机上网方式的原理，同时对CentOS的网络配置也很熟悉，这一步是可以很轻松完成的，这里就不给出过程了，这里所用的IP地址跟上面的图示是一样的。

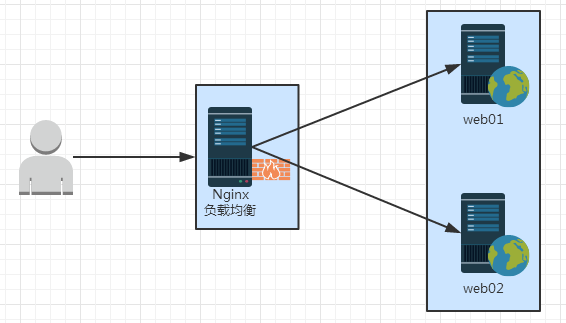

这里，对于Nginx的负载均衡，希望达到的效果逻辑如下：


当用户访问我们的Web Server时，实际上请求是先到达Nginx负载均衡器，这就是一个反向代理的过程了，然后Nginx负载均衡器再将请求按照一定的调度算法分发给相应的节点服务器。

在整个实验环境中，我们假定web01和web02提供bbs.xpleaf.org的网站内容服务，Nginx在web01和web02前面作为反向代理服务器与负载均衡服务器，当用户访问bbs.xpleaf.org时，Nginx负载均衡器会把请求分发到web01和web02节点服务器上，由节点服务器返回实际的内容数据。

2.配置与测试实战：节点服务器单虚拟机场景

这里使用的Nginx的版本为：1.6.3，关于Nginx的安装与基本配置，这里不再做说明，可以参考博主前面关于Nginx的博文，同样也是给出了详细的实验环境，可以去实践一下。

下面在每台web服务器上，我们只配置了一个虚拟机，即bbs.xpleaf.org。

(1)web01配置与测试

web01作为节点服务器，配置它的虚拟机域名为bbs.xpleaf.org

[root@web01conf]#catnginx.conf

worker_processes1;

events{

worker_connections1024;

}

http{

includemime.types;

default_typeapplication/octet-stream;

sendfileon;

keepalive_timeout65;

log_formatmain'$remote_addr-$remote_user[$time_local]"$request"'

'$status$body_bytes_sent"$http_referer"'

'"$http_user_agent""$http_x_forwarded_for"';

server{

listen80;

server_namebbs.xpleaf.org;

location/{

roothtml/bbs;

indexindex.htmlindex.htm;

}

access_loglogs/access_bbs.logmain;

}

}

添加相应的站点目录和内容

[root@web01conf]#cd../html/bbs/

[root@web01bbs]#echo"bbs.xpleaf.orgnode110.0.0.9">index.html

[root@web01bbs]#catindex.html

bbs.xpleaf.orgnode110.0.0.9

配置hosts解析

[root@web01bbs]#echo"127.0.0.1bbs.xpleaf.org">>/etc/hosts

[root@web01bbs]#tail-1/etc/hosts

127.0.0.1bbs.xpleaf.org

检查配置文件与启动

[root@web01bbs]#/application/nginx/sbin/nginx-t

nginx:theconfigurationfile/application/nginx-1.6.3//conf/nginx.confsyntaxisok

nginx:configurationfile/application/nginx-1.6.3//conf/nginx.conftestissuccessful

[root@web01bbs]#/application/nginx/sbin/nginx-sreload

本机上进行测试

[root@web01bbs]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode110.0.0.9

(2)web02配置与测试

web02作为节点服务器，配置它的虚拟机域名为bbs.xpleaf.org

[root@web02conf]#catnginx.conf

worker_processes1;

events{

worker_connections1024;

}

http{

includemime.types;

default_typeapplication/octet-stream;

sendfileon;

keepalive_timeout65;

log_formatmain'$remote_addr-$remote_user[$time_local]"$request"'

'$status$body_bytes_sent"$http_referer"'

'"$http_user_agent""$http_x_forwarded_for"';

server{

listen80;

server_namebbs.xpleaf.org;

location/{

roothtml/bbs;

indexindex.htmlindex.htm;

}

access_loglogs/access_bbs.logmain;

}

}

添加相应的站点目录和内容

[root@web01conf]#cd../html/bbs/

[root@web01bbs]#echo"bbs.xpleaf.orgnode210.0.0.10">index.html

[root@web01bbs]#catindex.html

bbs.xpleaf.orgnode210.0.0.10

配置hosts解析

[root@web01bbs]#echo"127.0.0.1bbs.xpleaf.org">>/etc/hosts

[root@web01bbs]#tail-1/etc/hosts

127.0.0.1bbs.xpleaf.org

检查配置文件与启动

[root@web01bbs]#/application/nginx/sbin/nginx-t

nginx:theconfigurationfile/application/nginx-1.6.3//conf/nginx.confsyntaxisok

nginx:configurationfile/application/nginx-1.6.3//conf/nginx.conftestissuccessful

[root@web01bbs]#/application/nginx/sbin/nginx-sreload

本机上进行测试

[root@web02bbs]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode210.0.0.10

(3)lb01配置

配置文件内容

[root@lb01conf]#catnginx.conf

worker_processes1;

events{

worker_connections1024;

}

http{

includemime.types;

default_typeapplication/octet-stream;

sendfileon;

keepalive_timeout65;

upstreambbs_server_pools{

server10.0.0.9:80weight=1;

server10.0.0.10:80weight=1;

}

server{

listen80;

server_namebbs.xpleaf.org;

location/{

proxy_passhttp://bbs_server_pools;

}

}

}

配置hosts解析

[root@web01bbs]#echo"127.0.0.1bbs.xpleaf.org">>/etc/hosts

[root@web01bbs]#tail-1/etc/hosts

127.0.0.1bbs.xpleaf.org

检查配置文件与启动

[root@web01bbs]#/application/nginx/sbin/nginx-t

nginx:theconfigurationfile/application/nginx-1.6.3//conf/nginx.confsyntaxisok

nginx:configurationfile/application/nginx-1.6.3//conf/nginx.conftestissuccessful

[root@web01bbs]#/application/nginx/sbin/nginx-sreload

(4)Nginx负载均衡效果测试

可以通过命令行的方式在lb01上进行测试，如下：

[root@lb01conf]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode110.0.0.9

[root@lb01conf]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode210.0.0.10

[root@lb01conf]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode110.0.0.9

[root@lb01conf]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode210.0.0.10

[root@lb01conf]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode110.0.0.9

[root@lb01conf]#curlbbs.xpleaf.org

bbs.xpleaf.orgnode210.0.0.10[page]

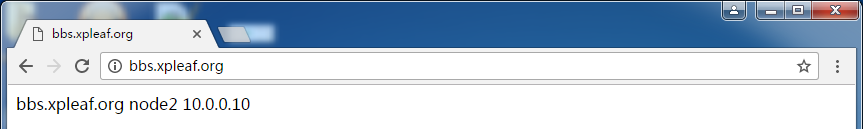

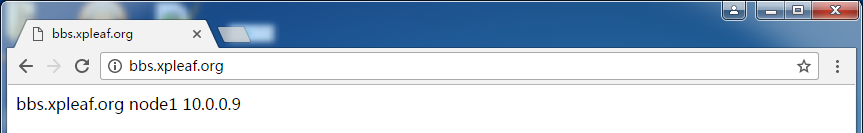

通过上面的测试可以知道，访问请求都被分担到两台节点服务器上，也可以通过在windows 7的浏览器上输入地址来进行测试(需要先把"127.0.0.1 bbs.xpleaf.org"添加到windows 7的hosts文件中)：

wKiom1i8wwXAcmqBAAB8Bwp3a4k280.png wKiom1i8wwWSoVoRAAB7phWSidw239.png

3.进阶1：记录访问用户的实际IP地址

(1)原理

上面我们通过windows 7进行访问时，查看web服务器的日志：

[root@web01bbs]#tail-2/application/nginx/logs/access_bbs.log

10.0.0.7–[04/Mar/2017:11:33:00+0800]"GET/HTTP/1.0"20030"-""Mozilla/5.0(WindowsNT6.1;WOW64)AppleWebKit/537.36(KHTML,likeGecko)Chrome/56.0.2924.87Safari/537.36""-"

10.0.0.7–[04/Mar/2017:11:33:29+0800]"GET/HTTP/1.0"3040"-""Mozilla/5.0(WindowsNT6.1;

因为在配置web服务器节点时，配置的日志格式是这样的：

log_formatmain'$remote_addr-$remote_user[$time_local]"$request"'

'$status$body_bytes_sent"$http_referer"'

'"$http_user_agent""$http_x_forwarded_for"';

所以前面日志的第一个字段用来记录Nginx均衡服务器的地址，这没有问题，但是最后一个字段是'-'，也就是没有记录，该字段是用来记录用户的实际IP的。

(2)配置Nginx携带用户实际IP

为了能够让web服务器记录用户的实际IP，需要在Nginx负载均衡服务器上做如下配置：

[root@lb01conf]#catnginx.conf

worker_processes1;

events{

worker_connections1024;

}

http{

includemime.types;

default_typeapplication/octet-stream;

sendfileon;

keepalive_timeout65;

upstreambbs_server_pools{#定义节点资源池

server10.0.0.9:80weight=1;

server10.0.0.10:80weight=1;

}

server{

listen80;

server_namebbs.xpleaf.org;

location/{

proxy_passhttp://bbs_server_pools;#把请求转发到节点资源池中指定的主机中

proxy_set_headerX-Forwarded-For$remote_addr;

}

}

}

实际上就是多加了最后一行。

(3)测试

这时再用windows 7去访问bbs.xpleaf.org，然后在web服务器上查看日志信息：

[root@web01bbs]#tail-2/application/nginx/logs/access_bbs.log

10.0.0.7–[04/Mar/2017:11:49:10+0800]"GET/HTTP/1.0"20030"-""Mozilla/5.0(WindowsNT6.1;WOW64)AppleWebKit/537.36(KHTML,likeGecko)Chrome/56.0.2924.87Safari/537.36""10.0.0.1"

10.0.0.7–[04/Mar/2017:11:49:11+0800]"GET/HTTP/1.0"20030"-""Mozilla/5.0(WindowsNT6.1;WOW64)AppleWebKit/537.36(KHTML,likeGecko)Chrome/56.0.2924.87Safari/537.36""10.0.0.1"

可以看到日志的最后一个字段就记录了客户端的真实IP地址。

4.进阶2：节点服务器多虚拟机场景

前面在每台web服务器上，只配置了一个站点bbs.xpleaf.org，所以上面的负载均衡是没有问题，但是如果再配置一个站点blog.xpleaf.org(即在bbs.xpleaf.org后面再增加一个server域)，当去测试时就会发现，无论是访问bbs.xpleaf.org，还是访问blog.xpleaf.org，返回的内容都是站点bbs.xpleaf.org的内容。

究其原因是当用户访问域名时确实是携带了blog.xpleaf.org主机头请求Nginx反向代理服务器，但是是反向代理服务器向下面节点重新发起请求时，默认并没有在请求头里告诉节点服务器要找哪台虚拟主机，所以web节点服务器接收到请求后发现没有主机头信息，因此，就把节点服务器的第一个 虚拟机发给了反向代理。

解决方法是，当反向代理向后重新发起请求时，要携带主机头信息，以明确告诉节点服务器要找哪个虚拟机。只需要在Nginx负载均衡服务器上增加下面一行配置：

proxy_set_headerHost$host;

此时配置文件内容如下：

[root@lb01conf]#catnginx.conf

worker_processes1;

events{

worker_connections1024;

}

http{

includemime.types;

default_typeapplication/octet-stream;

sendfileon;

keepalive_timeout65;

upstreambbs_server_pools{

server10.0.0.9:80weight=1;

server10.0.0.10:80weight=1;

}

server{

listen80;

server_namebbs.xpleaf.org;

location/{

proxy_passhttp://bbs_server_pools;

proxy_set_headerX-Forwarded-For$remote_addr;

proxy_set_headerHost$host;

}

}

}

由于原理比较简单，这里就不给出完整过程了，可以参考老男孩老师的书籍。

5.进阶3：根据URL中的目录地址实现代理转发

根据HTTP的URL进行转发的应用情况，被称为第7层(应用层)的负载均衡，而LVS的负载均衡一般用于TCP等的转发，因此被称为第4层转发(传输层)的负载均衡。

在上面的案例中，如果需要实现一个需求，希望bbs.xpleaf.org可以使用bbs.xpleaf.org/upload来提供上传服务，而bbs.xpleaf.org则保持默认提供网站的主页内容，这时就可以使用Nginx基于URL来实现代理转发了。

可以把lb01的Nginx配置修改为如下：

[root@lb01conf]#catnginx.conf

worker_processes1;

events{

worker_connections1024;

}

http{

includemime.types;

default_typeapplication/octet-stream;

sendfileon;

keepalive_timeout65;

upstreambbs_server_pools{

server10.0.0.9:80weight=1;

}

upstreambbs_upload_server_pools{

server10.0.0.10:80weight=1;

}

server{

listen80;

server_namebbs.xpleaf.org;

location/{

proxy_passhttp://bbs_server_pools;

}

location/static{

proxy_passhttp://bbs_upload_server_pools;

}

}

}

这样，实际上就相当于bbs.xpleaf.org提供了两种不同的业务，一种是普通的bbs论坛内容业务，另外一种则是上传业务，上面我们定义了两个地址池，在每个地址池中，如果有多台节点服务器，就可以根据upstream的相关调度算法来实现不同业务的负载均衡了，总结来说就是，只使用一个域名对外提供服务，同时该域名对外提供不同的产品业务。

当然，基于这种思想，通过location的正则匹配，可以根据用户不同的浏览器版本来访问不同的服务器群、根据设备的不同类型来访问不同的服务器群(PC端和移动端)、根据文件扩展名来访问不同的服务器群(实现动静分离)，从而可以提升用户的体验。相关案例可以参考老男孩老师的书籍。

6.原理解析：http proxy模块和upstream模块

Nginx的反向代理功能和负载均衡功能是通过http proxy模块和upstream模块来实现的：

Nginx http功能模块模块说明

ngx_http_proxy_moduleproxy代理模块，用于把请求后抛给服务器节点或upstream服务器池

ngx_http_upstream_module负载均衡模块，可以实现网站的负载均衡功能及节点的健康检查

(1)http proxy模块

配置方法可以参考上面的案例，实际上还有很多参数可以使用，这里不详细给出。

(2)upstream模块

主要介绍一下upstream模块在实现负载均衡功能时的调度算法，其实关于upstream的调度算法，如果学习过QoS，看起来就会觉得很熟悉了。

静态调度算法：负载均衡器根据自身设定的规则进行分配，不需要考虑后端节点服务器的情况

主要有rr、wrr、ip_hash

(1)rr轮询

如果节点服务器不宕机，请求将会平均分发到各节点服务器上;

(2)wrr权重轮询

按照设置的weight权重，将请示按比例分发到各节点服务器上;

(3)ip_hash

按照客户端IP的hash结果分配;

可以解决动态网页的session共享问题(会话保持)，但无法保证1：1的负载均衡;

动态调度算法：负载均衡器会根据后端节点的当前状态来决定是否分发请求

主要有fair、least_conn、url_hash、一致性hash算法

(1)fair

根据后端节点服务器的响应时间来分配请求，响应时间短的优先分配;

Nginx本身不支持该算法，需要下载相关模块upstream_fair;

(2)least_conn

根据后端节点的连接数来决定分配情况，哪个机器连接数少就分发;

(3)url_hash(第三方调度算法)

与ip_hash类似，根据访问URL来分配请求，让每个URL定向到同一个后端服务器;

后端服务器为缓存服务器时效果显著;

(4)一致性hash算法(第三方调度算法)

比较复杂，这里不做介绍。

7.下一步做什么

首先当然是要能够把Nginx负载均衡的环境搭建出来，否则是没有办法继续往下面学习的，然后就是继续加深Nginx负载均衡的理解，同时也在实际场景中多分析和尝试使用。

原文链接：https://www.2cto.com/net/201703/608783.html
