nginx 反向代理实现负载均衡*配置实战

优速盾-小U • • 行业资讯 • 阅读 356

重要点:

1配置反向代理多虚拟主机节点服务器

2经过反向代理后的节点服务器记录用户IP

3与反向代理配置相关的更多参数说明

4根据URL目录地址转发

(1)根据URL中的目录地址实现代理转发(动静分离)

(2)根据客户端的设备（user_agent）转发实践需求(分业务)

(3)根据文件扩展名实现代理转发

5Nginx负载均衡检测节点状态

(接理论篇)

查看lb01的配置文件如下： cat /usr/local/nginx/conf/nginx.conf worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; upstream www_server_pools { #默认调度算法wrr，即权重轮询算法 #虽然定义的www服务器池但是这个服务器池也可以作为BBS等业务的服务器池。因为nginx负载均衡转发不转发http头部的url.
无法做location匹配,只能默认访问第一个 server 192.168.50.163:80 weight=1; server 192.168.50.164:80 weight=1; } server { listen 80; server_name www.wk.com; location / { proxy_pass http://www_server_pools;
#通过proxy_pass功能把用过户的请求交给上面反向代理upstream定义的www_server_pools服务器池处理。  } } }

#这种反向代理因为无法转发url所以无法代理多虚拟主机节点服务器

反向代理多虚拟主机节点服务器

反向代理向下面节点重新发起请求时，默认并没有在请求头里告诉节点服务器要找哪台虚拟主机，所以，Web节点服务器接收到请求后发现没有主机头信息，因此，就把节点服务器的第一个虚拟主机发给了反向代理了（节点上第一个虚拟主机放置的是故意这样放置的bbs）。解决这个问题的方法，就是当反向代理向后重新发起请求时，要携带主机头信息，以明确告诉节点服务器要找哪个虚拟主机。具体的配置在Nginx代理www服务虚拟主机配置里增加如下一行配置:

proxy_set_header host $host;

在代理向后端服务器发送的http请求头中加入host字段信息后，若后端服务器配置有多个虚拟主机，它就可以识别代理的是哪个虚拟主机。这是节点服务器多虚拟主机时的关键配置。整个Nginx代理配置为：

worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; upstream www_server_pools { server 192.168.50.163:80 weight=1; server 192.168.50.164:80 weight=1; } server { listen 80; server_name www.wk.com; location / { proxy_pass http://www_server_pools;  proxy_set_header host $host; #在代理向后端服务器发送的http请求头中加入host字段信息，
用于当后端服务器配置有多个虚拟主机时，可以识别代理的是哪个虚拟主机。这是节点服务器多虚拟主机时的关键配置。 } } }

此时，再重新加载Nginx服务就可已根据域名匹配到不同的虚拟主机

经过反向代理后的节点服务器记录用户IP

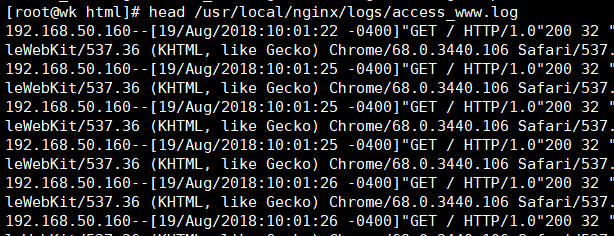

节点服务器对应的WWW虚拟主机的访问日志的第一个字段记录的并不是客户端的IP，而是反向代理服务器的IP，最后一个字段也是“-”！

nginx 反向代理实现负载均衡*配置实战

由上图可见 access.log日志记录的客户端IP为nginx反向代理的IP

解决虚拟主机的访问日志的第一个字段记录的不是客户端的IP增加如下一行参数：

proxy_set_header X-Forwarded-For $remote_addr; #这是反向代理时，节点服务器获取用户真实IP的必要功能配置

在反向代理请求后端节点服务器的请求头中增加获取的客户端IP的字段信息，然后节点后端可以通过程序或者相关的配置接收X-Forwarded-For传过来的用户真实IP的信息。

解决上述问题的整个Nginx代理配置为：

worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; upstream www_server_pools { server 192.168.50.163:80 weight=1; server 192.168.50.164:80 weight=1; } server { listen 80; server_name www.wk.com; location / { proxy_pass http://www_server_pools;  proxy_set_header host $host; proxy_set_header X-Forwarded-For $remote_addr; #在代理向后端服务器发送的http请求头中加入X-Forwarded-For字段信息，用于后端服务器程序，
日志等接收记录真实用户的IP，而不是代理服务器的IP } } }

重新加载Nginx反向代理服务：

/usr/local/nginx/sbin/nginx -s reload

节点服务器需要的访问日志如果要记录用户的真实IP，还必须进行日志格式配置，这样才能把代理传过来的X-Forwarded-For头信息记录下来，具体配置为:

#注意：这里是客户端Web01的配置

worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; log_format main '$remote_addr-$remote_user[$time_local]"$request"' '$status $body_bytes_sent "$http_referer"' '"$http_user_agent""$http_x_forwarded_for"'; #就是这里的“$http_x_forwarded_for”参数，如果希望在第一行显示，可以替换掉第一行的$remote_addr变量。 server { listen 80; server_name bbs.wk.com; location / { root html/bbs; index index.html index.htm; } access_log logs/access_bbs.log main; } server { listen 80; server_name www.wk.com; location / { root html/www; index index.html index.htm; } access_log logs/access_www.log main; } }

nginx 反向代理实现负载均衡*配置实战

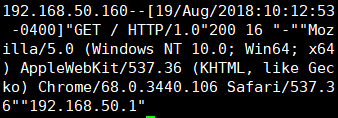

头部为代理IP 尾部为客户IP 一般直接把 头部参数模块换掉

Nginx反向代理重要参数 解释说明
proxy_ pass http://server_ pools; 通过proxy_pass功能把用户的请求转向到反向代理定义的upstream服务器池
proxy_ set_ header Host $host; 在代理向后端服务器发送的http请求头中加人host字段信息，用于当 后端服务器配置有多个虚拟主机时，可以识别代理的是哪个虚拟主机。这是节点服务器多虚拟主机时的关键配置
proxy_ set_ header X-Forwarded-For Sremote_ addr ; 在代理向后端服务器发送的http请求头中加人X-Forwarded-For字段信息，用于后端服务器程序、日志等接收记录真实用户的IP，而不是代理 服务器的IP。这是反向代理时，节点服务器获取用户真实IP的必要功能配置

与反向代理配置相关的更多参数说明

#参数说明 见上篇基础部分

除了具有多虚拟主机代理以及节点服务器记录真实用户IP的功能外，Nginx软件还提供了相当多的作为反向代理和后端节点服务器对话的相关控制参数，具体见前面proxy模块时提供的图表。

由于参数众多，最好把这些参数放到一个配置文件里，然后用include方式包含到虚拟主机配置里，效果如下：

vim /usr/local/nginx/conf/nginx.conf worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; upstream www_server_pools { server 192.168.50.163:80 weight=1; server 192.168.50.164:80 weight=1; } server { listen 80; server_name www.wk.com; location / { proxy_pass http://www_server_pools;  include proxy.conf; #这就是包含的配置，具体配置内容见下文 } } } cat proxy.conf
 proxy_set_header host $host; proxy_set_header x-forwarded-for $remote_addr; proxy_connect_timeout 60; proxy_send_timeout 60; proxy_read_timeout 60; proxy_buffer_size 4k; proxy_buffers 4 32k; proxy_busy_buffers_size 64k; proxy_temp_file_write_size 64k;

更多Nginx反向代理参数说明：
http://nginx.org/en/docs/http/ngx_http_proxy_module.html

根据URL目录地址转发的应用场景

在企业中，有时希望只用一个域名对外提供服务，不希望使用多个域名对应同一个产品业务，此时就需要在代理服务器上通过配置规则，使得匹配不同规则的请求会交给不同的服务器池处理

这类业务有：

  • 业务的域名没有拆封或者不希望拆分，但希望实现动静分离，多业务分离，这在前面已经讲解过案例了。
  • 不同的客户端设备（例如：手机和PC端）使用同一个域名访问同一个业务网站，就需要根据规则将不同设备的用户请求交给后端不同的服务器处理，以便得到最佳用户体验。这也是非常重要的.

根据URL中的目录地址实现代理转发(动静分离)

通过Nginx实现动静分离，即通过Nginx反向代理配置规则实现让动态资源和静态资源及其他业务分别由不同的服务器解析，以解决网站性能，安全，用户体验等重要问题。

先进行企业案例需求梳理：

当用户请求www.wk.com/upload/*地址时，实现由upload上传服务器池处理请求。

当用户请求www.wk.com/static/*地址时，实现由静态服务器池处理请求。

除此以外，对于其他访问请求，全都由默认的动态服务器池处理请求。

再添加一台nginx3 IP为192.168.50.165

进行upstream模块服务器池的配置

 upstream static_pools { server 192.168.50.163:80 weight=1; } #static_pools为静态服务器池，有一个服务器，地址为192.168.40.163，端口为80. upstream upload_pools { server 192.168.50.164:80 weight=1; } #upload_pools为上传服务器池，有一个服务器地址为192.168.50.164，端口为80. upstream default_pools { server 192.168.50.165:80 weight=1; } #default_pools为默认的服务器池，即动态服务器池，有一个服务器，地址为192.168.50.165，端口为80.

方案1：以location方案实现

 location /static/ { proxy_pass http://static_pools;  include proxy.conf; } #将符合static的请求交给静态服务器池static_pools，配置如下： location /upload/ { proxy_pass http://upload_pools;  include proxy.conf; } #将符合upload的请求交给上传服务器池upload_pools,配置如下： location / { proxy_pass http://default_pools;  include proxy.conf; } #不符合上述规则的请求，默认全部交给动态服务器池default_pools,配置如下：

方案2：以if语句实现。

if ($request_uri ~* "^/static/(.*)$") { proxy_pass http://static_pools/$1; } if ($request_uri ~* "^/upload/(.*)$") { proxy_pass http://upload_pools/$1; } location / { proxy_pass http://default_pools; include proxy.conf; }

以方案1为例进行讲解，Nginx反向代理的完整配置如下：

worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; upstream static_pools { server 192.168.50.163:80 weight=1; } upstream upload_pools { server 192.168.50.164:80 weight=1; } upstream default_pools { server 192.168.50.165:80 weight=1; } } server { listen 80; server_name www.wk.com; location /static/ { proxy_pass http://static_pools;  include proxy.conf; } location /upload/ { proxy_pass http://upload_pools;  include proxy.conf; } location / { proxy_pass http://default_pools;  include proxy.conf; } }

重新加载配置生效

nginx -t nginx -s reload

分别在nginx1 nginx 2 nginx 3上做测试页

nginx1

cd /usr/local/nginx/html/www/ mkdir static echo "static_pools" >> static/index.html

nginx2

cd /usr/local/nginx/html/www/ mkdir upload echo "upload_pools" >> upload/index.html

nginx3

echo "wwwwwwwwwwww" >> /nginx/html/www/index.html

节点 IP及端口 测试地址 代表业务
nginx1 192.168.50.163:80 http://www.wk.com/static/ static_pools
nginx2 192.168.50.164:80 http://www.wk.com/upload/ upload_pools
nginx3 192.168.50.165:80 http://www.wk.com/ default_pools

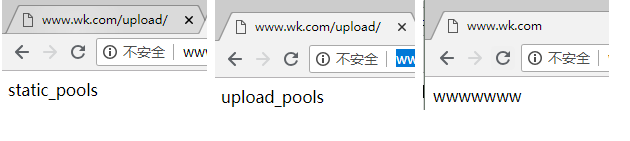

测试结果:

nginx 反向代理实现负载均衡*配置实战

根据客户端的设备（user_agent）转发实践需求(分业务)

在企业中，为了让不同的客户端设备用户访问有更好的体验，需要在后端架设不同服务器来满足不同的客户端访问，例如：移动客户端访问网站，就需要部署单独的移动服务器及程序，体验才能更好，而且移动端还分苹果，安卓，Ipad等.

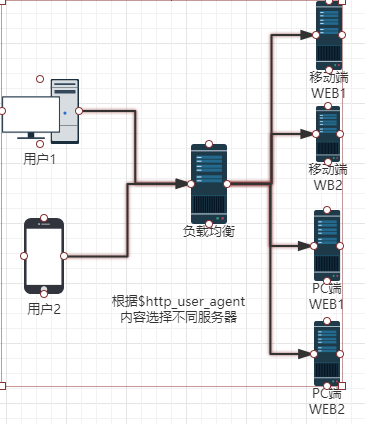

第7层负载均衡解决方案

在第7层负载均衡架构下，通过获取用户请求中的设备信息（利用$http_user_agent获取），根据这些信息转给后端合适的服务器处理，

nginx 反向代理实现负载均衡*配置实战

根据客户端设备（user_agent）转发请求实践

 server { listen 80; server_name www.wk.com; location / { if ($http_user_agent ~* "MSIE")  #如果请求的浏览器为微软IE浏览器（MSIE），则让请求由static_pools池处理 { proxy_pass http://static_pools;  } if ($http_user_agent ~* "Chrome") #如果请求的浏览器为谷歌浏览器（Chrome），则让请求由upload_pools池处理 { proxy_pass http://upload_pools;  } proxy_pass http://default_pools;  #其他客户端，由default_pools处理 include proxy.conf; } } }

除了针对浏览器外，上述“$http_user_agent”变量也可针对移动端，比如安卓，苹果，Ipad设备进行匹配，去请求指定的服务器，具体细节配置如下：

location / { if ($http_user_agent ~* "android") { proxy_pass http://android_pools;  #这里是android服务器池 } if ($http_user_agent ~* "iphone") { proxy_pass http://iphone_pools; #这里是iphone服务器池 } proxy_pass http://pc_pools;  #这里是默认的pc服务器池 include extra/proxy.conf; }

提前修改对应的infex.html网页

由于IE无法测试 这里只测试google和其他

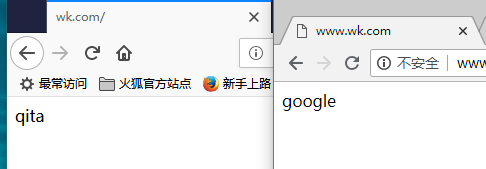

结果

nginx 反向代理实现负载均衡*配置实战

各nginx访问日志

192.168.50.160--[20/Aug/2018:00:02:35 -0400]"GET / HTTP/1.0"304 0 "-""Mozilla/5.0
(Windows NT 10.0; Win64; x64; rv:61.0) Gecko/20100101 Firefox/61.0""192.168.50.1" #PC端 火狐浏览器的访问日志
192.168.50.160--[20/Aug/2018:00:09:40 -0400]"GET / HTTP/1.0"304 0 "-""Mozilla/5.0
(Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/68.0.
3440.106 Safari/537.36""192.168.50.1" #PC端 google浏览器
192.168.50.163--[28/Jul/2017:02:12:22 -0400]"GET / HTTP/1.1"200 18 "-""Mozilla/5.0
(iPhone; CPU iPhone OS 10_3_3 like Mac OS X) AppleWebKit/603.3.8 (KHTML, like Gecko)
Version/10.0 Mobile/14G60 Safari/602.1""-" #苹果iphone6手机设备访问的日志。

根据文件扩展名实现代理转发

相关server配置

#先看看location方法的匹配规则，如下： location ~ .*.(gif|jpg|jpeg|png|bmp|swf|css|js)$ { proxy_pass http://static_pools; include proxy.conf; } #下面是if语句方法的匹配规则： if ($request_uri ~* ".*.(php|php5)$") { proxy_pass http://php_server_pools; } if ($request_uri ~* ".*.(jsp|jsp*|do|do*)$") { proxy_pass http://java_server_pools; }

根据扩展名转发的应用场景

可根据扩展名实现资源的动静分离访问，如图片，视频等请求静态服务器池，PHP，JSP等请求动态服务器池。

location ~ .*.(gif|jpg|jpeg|png|bmp|swf|css|js)$ { #静态 proxy_pass http://static_pools; include proxy.conf; } location ~ .*.(php|php3|php5)$ { #动态 proxy_pass http://dynamic_pools; include proxy.conf }

在开发无法通过程序实现动静分离的时候，运维可以根据资源实体进行动静分离，而不依赖于开发，具体实现策略是先把后端的服务器分成不同的组。注意，每组服务器的程序都是相同的，因为开发没有把程序拆开，分组后，在前端代理服务器上通过讲解过的路径，扩展名进行规则匹配，从而实现请求的动静分离。

Nginx负载均衡检测节点状态

淘宝技术团队开发了一个Tengine（Nginx的分支）模块Nginx_upstream_check_module,用于提供主动式后端服务器健康检查。通过它可以检测后端realserver的健康状态，如果后端realserver不可用，则所有的请求就不会转发到该节点上。
Tengine原生支持这个模块，而Nginx则需要通过打补丁的方式将该模块添加到Nginx中。补丁下载地址：https://github.com/yaoweibin/nginx_upstream_check_module。

使用这个模块

（1）安装nginx_upstream_check_module模块 #这里不懂nginx1.14打补丁用哪个文件,所以改用nginx1.16版本

#下载补丁包 wget https://codeload.github.com/yaoweibin/nginx_upstream_check_module/zip/master  unzip master  #解压 mv ~/nginx_upstream_check_module-master /usr/src/ cd /usr/src/nginx-1.16.0/ patch -p1 < /usr/src/nginx_upstream_check_module-master/check_1.5.12+.patch  #打补丁没有报错成功 patching file src/http/modules/ngx_http_upstream_ip_hash_module.c patching file src/http/modules/ngx_http_upstream_least_conn_module.c patching file src/http/ngx_http_upstream_round_robin.c patching file src/http/ngx_http_upstream_round_robin.h
#编译安装编译的参数要和以前一致，最后加上 --add-module=/usr/src/nginx_upstream_check_module-master/ ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_ssl_module --with-http_stub_status_module --add-module=/usr/src/nginx_upstream_check_module-master/;make;make install #查看版本及模块 多了--add-module=/usr/src/nginx_upstream_check_module-master/模块 /usr/local/nginx/sbin/nginx -V nginx version: nginx/1.6.0 built by gcc 4.8.5 20150623 (Red Hat 4.8.5-28) (GCC) TLS SNI support enabled configure arguments: --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_ssl_module --with-http_stub_status_module --add-module=/usr/src/nginx_upstream_check_module-master/

配置Nginx健康检查，如下：

worker_processes 1; events { worker_connections 1024; } http { include mime.types; default_type application/octet-stream; sendfile on; keepalive_timeout 65; upstream static_pools { server 192.168.50.163:80 weight=1; server 192.168.50.164:80 weight=1; server 192.168.50.165:80 weight=1; check interval=3000 rise=2 fall=5 timeout=1000 type=http; #对static服务器池开启健康监测 } server { listen 80; server_name www.wk.com; location /status { check_status;  #启动健康检查模块 access_log off; #关闭此location的访问日志记录 } } }

check interval=3000 rise=2 fall=5 timeout=1000 type=http;
上面配置的意思时，对static_pools这个负载均衡条目中的所有节点，每隔3秒检测一次，请求2次正常则标记realserver状态为up，如果检测5次都失败，则标记realserver的状态为down,超时时间为1秒，检查的协议是HTTP。

重启lb1的nginx服务

 /usr/local/nginx/sbin/nginx -s reload

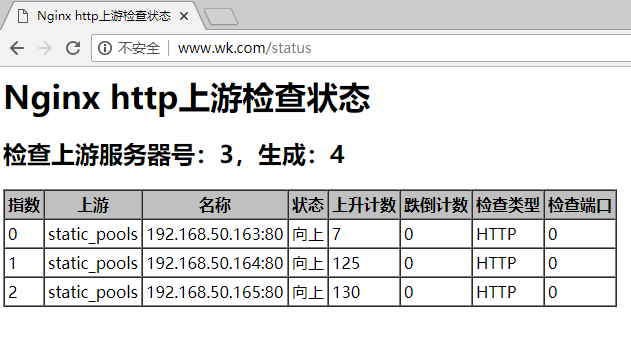

访问页面时，显示如下图所示： nginx 反向代理实现负载均衡*配置实战

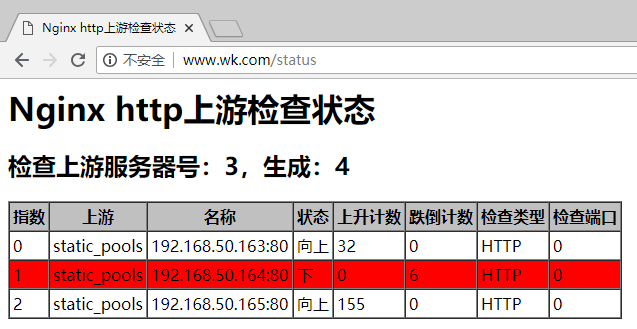

关闭nginx2节点 显示

nginx 反向代理实现负载均衡*配置实战

proxy_next_upstream 参数补充

当Nginx接收后端服务器返回proxy_next_upstream参数定义的状态码时，会将这个请求转发给正常工作的后端服务器，例如500，502，503，504，此参数可以提升用户的访问体验，具体配置如下：

server { listen 80; server_name www.yunjisuan.com; location / { proxy_pass http://static_pools; proxy_next_upstream error timeout invalid_header http_500 http_502 http_503 http_504; include proxy.conf; } }
