高并发系统设计十五(CDN技术)

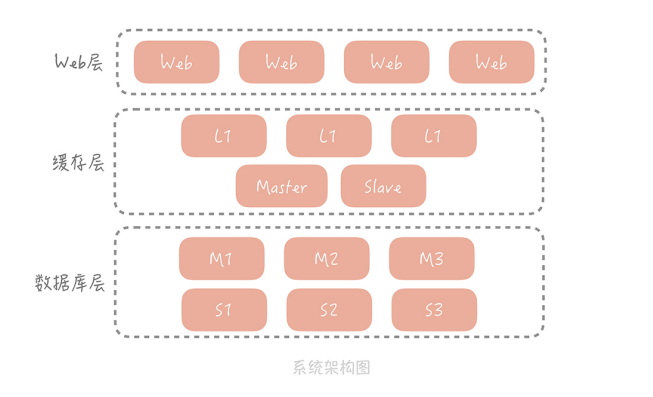

前面几节我们了解了缓存的定义以及常用缓存的使用姿势,现在,你应该对包括本地缓存、分布式缓存等缓存组件的适用场景和使用技巧有了一定了解了。结合在第13讲中我提到的客户端高可用方案,你会将单个缓存节点扩展为高可用的缓存集群,现在,你的电商系统架构演变成了下面这样:
在这里插入图片描述
在这个架构中我们使用分布式缓存对动态请求数据的读取做了加速,但是在我们的系统中存在着大量的静态资源请求:
1、对于移动 APP 来说,这些静态资源主要是图片、视频和流媒体信息。
2、对于 Web 网站来说,则包括了 JavaScript 文件,CSS 文件,静态 HTML 文件等等。

具体到你的电商系统来说,商品的图片,介绍商品使用方法的视频等等静态资源,现在都放在了 Nginx 等 Web 服务器上,它们的读请求量极大,并且对访问速度的要求很高,并且占据了很高的带宽,这时会出现访问速度慢,带宽被占满影响动态请求的问题,那么你就需要考虑如何针对这些静态资源进行读加速了。

静态资源加速的考虑点

你可能会问:“我们是否也可以使用分布式缓存来解决这个问题呢?”答案是否定的。一般来说,图片和视频的大小会在几兆到几百兆之间不等,如果我们的应用服务器和分布式缓存都部署在北京的机房里,这时一个杭州的用户要访问缓存中的一个视频,那这个视频文件就需要从北京传输到杭州,期间会经过多个公网骨干网络,延迟很高,会让用户感觉视频打开很慢,严重影响到用户的使用体验。

所以,静态资源访问的关键点是就近访问,即北京用户访问北京的数据,杭州用户访问杭州的数据,这样才可以达到性能的最优。

你可能会说:“那我们在杭州也自建一个机房,让用户访问杭州机房的数据就好了呀。”可用户遍布在全国各地,有些应用可能还有国外的用户,我们不可能在每个地域都自建机房,这样成本太高了。

另外,单个视频和图片等静态资源很大,并且访问量又极高,如果使用业务服务器和分布式缓存来承担这些流量,无论是对于内网还是外网的带宽都会是很大的考验。

所以我们考虑在业务服务器的上层,增加一层特殊的缓存,用来承担绝大部分对于静态资源的访问,这一层特殊缓存的节点需要遍布在全国各地,这样可以让用户选择最近的节点访问。缓存的命中率也需要一定的保证,尽量减少访问资源存储源站的请求数量(回源请求)。这一层缓存就是我们这节课的重点:cdn

CDN 的关键技术

CDN(Content Delivery Network/Content Distribution Network,内容分发网络)。简单来说,CDN 就是将静态的资源分发到,位于多个地理位置机房中的服务器上,因此它能很好地解决数据就近访问的问题,也就加快了静态资源的访问速度。

在大中型公司里面,CDN 的应用非常的普遍,大公司为了提供更稳定的 CDN 服务会选择自建 CDN,而大部分公司基于成本的考虑还是会选择专业的 CDN 厂商,网宿、阿里云、腾讯云、蓝汛等等,其中网宿和蓝汛是老牌的 CDN 厂商,阿里云和腾讯云是云厂商提供的服务,如果你的服务部署在云上可以选择相应云厂商的 CDN 服务,这些 CDN 厂商都是现今行业内比较主流的。

对于 CDN 来说,你可能已经从运维的口中听说过,并且也了解了它的作用。但是当让你来配置 CDN 或者是排查 CDN 方面的问题时,你就有可能因为不了解它的原理而束手无策了。

所以,我先来带你了解一下,要搭建一个 CDN 系统需要考虑哪两点:
1、如何将用户的请求映射到 CDN 节点上;
2、如何根据用户的地理位置信息选择到比较近的节点。

下面我就带你具体了解一下 CDN 系统是如何实现加速用户对于静态资源的请求的。

1、如何让用户的请求到达 CDN 节点

首先,我们考虑一下如何让用户的请求到达 CDN 节点,你可能会觉得,这很简单啊,只需要告诉用户 CDN 节点的 IP 地址,然后请求这个 IP 地址上面部署的 CDN 服务就可以了啊。但是这样会有一个问题:就是我们使用的是第三方厂商的 CDN 服务,CDN 厂商会给我们一个 CDN 的节点 IP,比如说这个 IP 地址是“111.202.34.130”,那么我们的电商系统中的图片的地址很可能是这样的:http://111.202.34.130/1.jpg”, 这个地址是要存储在数据库中的。

那么如果这个节点 IP 发生了变更怎么办?或者我们如果更改了 CDN 厂商怎么办?是不是要修改所有的商品的 url 域名呢?这就是一个比较大的工作量了。所以,我们要做的事情是将第三方厂商提供的 IP 隐藏起来,给到用户的最好是一个本公司域名的子域名。

那么如何做到这一点呢?这就需要依靠 DNS 来帮我们解决域名映射的问题了。

DNS(Domain Name System,域名系统)实际上就是一个存储域名和 IP 地址对应关系的分布式数据库。而域名解析的结果一般有两种,一种叫做“A 记录”,返回的是域名对应的 IP 地址;另一种是“CNAME 记录”,返回的是另一个域名,也就是说当前域名的解析要跳转到另一个域名的解析上,实际上 www.baidu.com 域名的解析结果就是一个CNAME 记录,域名的解析被跳转到 www.a.shifen.com 上了,我们正是利用 CNAME 记录来解决域名映射问题的,具体是怎么解决的呢?我给你举个例子。

比如你的公司的一级域名叫做 example.com,那么你可以给你的图片服务的域名定义为“img.example.com”,然后将这个域名的解析结果的 CNAME 配置到 CDN 提供的域名上,比如 uclound 可能会提供一个域名是“80f21f91.cdn.ucloud.com.cn”这个域名。这样你的电商系统使用的图片地址可以是“http://img.example.com/1.jpg”。

用户在请求这个地址时,DNS 服务器会将域名解析到 80f21f91.cdn.ucloud.com.cn 域名上,然后再将这个域名解析为 CDN 的节点 IP,这样就可以得到 CDN 上面的资源数据了。不过,这里面有一个问题:因为域名解析过程是分级的,每一级有专门的域名服务器承担解析的职责,所以,域名的解析过程有可能需要跨越公网做多次 DNS 查询,在性能上是比较差的。
在这里插入图片描述

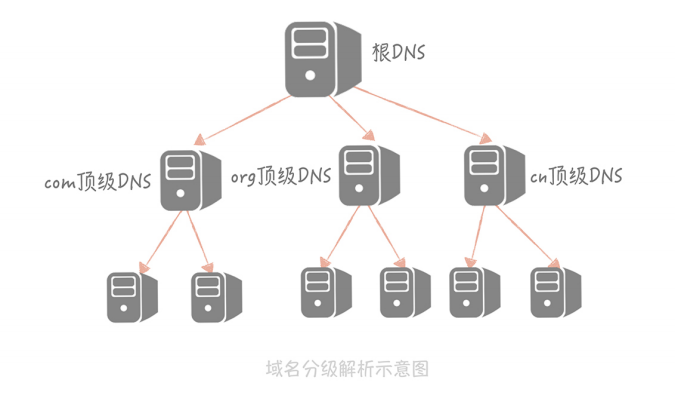

从“ 域名分级解析示意图”中你可以看出 DNS 分为很多种,有根 DNS,顶级 DNS 等等。除此之外还有两种 DNS 需要特别留意:一种是 Local DNS,它是由你的运营商提供的DNS,一般域名解析的第一站会到这里;另一种是权威 DNS,它的含义是自身数据库中存储了这个域名对应关系的 DNS。

下面我以 www.baidu.com 这个域名为例给你简单介绍一下域名解析的过程:
1、一开始,域名解析请求先会检查本机的 hosts 文件,查看是否有 www.baidu.com 对应的 IP;
2、如果没有的话,就请求 Local DNS 是否有域名解析结果的缓存,如果有就返回,标识是从非权威 DNS 返回的结果;
3、如果没有,就开始 DNS 的迭代查询。先请求根 DNS,根 DNS 返回顶级 DNS(.com)的地址;再请求.com 顶级 DNS,得到 baidu.com 的域名服务器地址;再从baidu.com 的域名服务器中查询到 www.baidu.com 对应的 IP 地址,返回这个 IP 地址的同时,标记这个结果是来自于权威 DNS 的结果,同时写入 Local DNS 的解析结果缓存,这样下一次的解析同一个域名就不需要做 DNS 的迭代查询了。

经过了向多个 DNS 服务器做查询之后,整个 DNS 的解析的时间有可能会到秒级别,那么我们如何来解决这个性能问题呢?

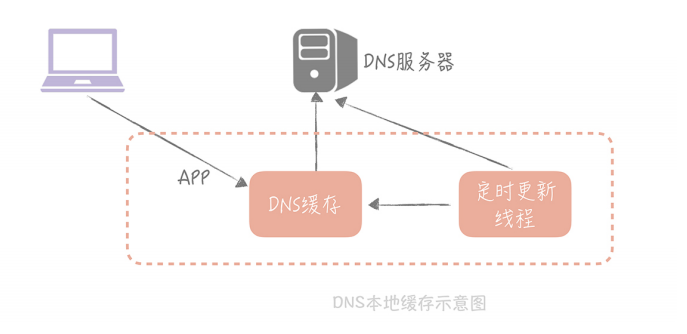

一个解决的思路是:在 APP 启动时,对需要解析的域名做预先解析,然后把解析的结果缓存到本地的一个 LRU 缓存里面。这样当我们要使用这个域名的时候,只需要从缓存中直接拿到所需要的 IP 地址就好了,如果缓存中不存在才会走整个 DNS 查询的过程。同时,为了避免 DNS 解析结果的变更造成缓存内数据失效,我们可以启动一个定时器,定期地更新缓存中的数据。

我曾经测试过这种方式,对于 HTTP 请求的响应时间的提升是很明显的,原先 DNS 解析时间经常会超过 1s,使用这种方式后,DNS 解析时间可以控制在 200ms 之内,整个 HTTP请求的过程也可以减少大概 80ms~100ms。
在这里插入图片描述

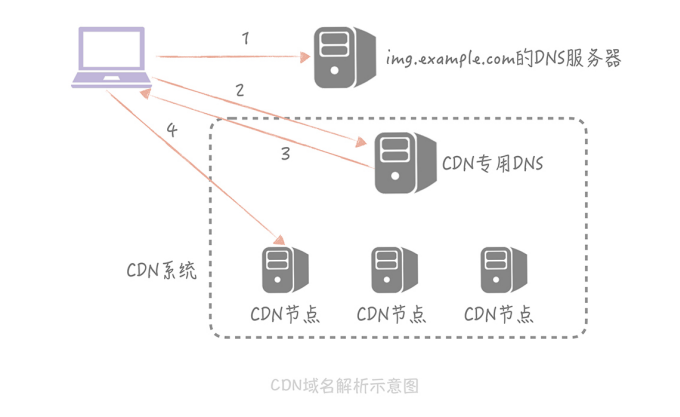

这里总结一下,将用户的请求映射到 CDN 服务器上,是使用 CDN 时需要解决的一个核心的问题,而 CNAME 记录在 DNS 解析过程中可以充当一个中间代理层的角色,可以把将用户最初使用的域名代理到正确的 IP 地址上。图片:
在这里插入图片描述
现在,剩下的一个问题就是如何找到更近的 CDN 节点了,而 GSLB 承担了这个职责。

2、如何找到离用户最近的 CDN 节点

GSLB(Global Server Load Balance,全局负载均衡), 它的含义是对于部署在不同地域的服务器之间做负载均衡,下面可能管理了很多的本地负载均衡组件。它有两方面的作用:
1、一方面,它是一种负载均衡服务器,负载均衡,顾名思义嘛,指的是让流量平均分配使得下面管理的服务器的负载更平均;
2、另一方面,它还需要保证流量流经的服务器与流量源头在地缘上是比较接近的。

GSLB 可以通过多种策略,来保证返回的 CDN 节点和用户尽量保证在同一地缘区域,比如说可以将用户的 IP 地址按照地理位置划分为若干的区域,然后将 CDN 节点对应到一个区域上,然后根据用户所在区域来返回合适的节点;也可以通过发送数据包测量 RTT 的方式来决定返回哪一个节点。不过,这些原理不是本节课重点内容,你了解一下就可以了,我不做详细的介绍。

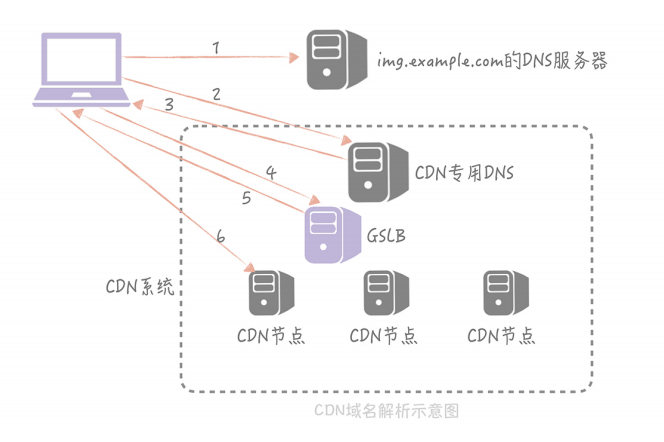

有了 GSLB 之后,节点的解析过程变成了下图中的样子:
在这里插入图片描述
当然,是否能够从 CDN 节点上获取到资源还取决于 CDN 的同步延时。一般,我们会通过CDN 厂商的接口将静态的资源写入到某一个 CDN 节点上,再由 CDN 内部的同步机制将资源分散同步到每个 CDN 节点,即使 CDN 内部网络经过了优化,这个同步的过程是有延时的,一旦我们无法从选定的 CDN 节点上获取到数据,我们就不得不从源站获取数据,而用户网络到源站的网络可能会跨越多个主干网,这样不仅性能上有损耗,也会消耗源站的带宽,带来更高的研发成本。所以,我们在使用 CDN 的时候需要关注 CDN 的命中率和源站的带宽情况。

小结
本节课,我们了解了 CDN 对静态资源进行加速的原理和使用的核心技术,这里你需要了解的重点有以下几点:
1.DNS 技术是 CDN 实现中使用的核心技术,可以将用户的请求映射到 CDN 节点上;
2.DNS 解析结果需要做本地缓存,降低 DNS 解析过程的响应时间;
3.GSLB 可以给用户返回一个离着他更近的节点,加快静态资源的访问速度。

作为一个服务端开发人员,你可能会忽略 CDN 的重要性,对于偶尔出现的 CDN 问题嗤之以鼻,觉得这个不是我们应该关心的内容,这种想法是错的。

CDN 是我们系统的门面,其缓存的静态数据,如图片和视频数据的请求量很可能是接口请求数据的几倍甚至更高,一旦发生故障,对于整体系统的影响是巨大的。另外 CDN 的带宽历来是我们研发成本的大头,尤其是目前处于小视频和直播风口上,大量的小视频和直播研发团队都在绞尽脑汁地减少 CDN 的成本。由此看出,CDN 是我们整体系统至关重要的组成部分,而它作为一种特殊的缓存,其命中率和可用性也是我们服务端开发人员需要重点关注的指标。
