【教程】探究暴风影音视频截图黑屏原因

Preface

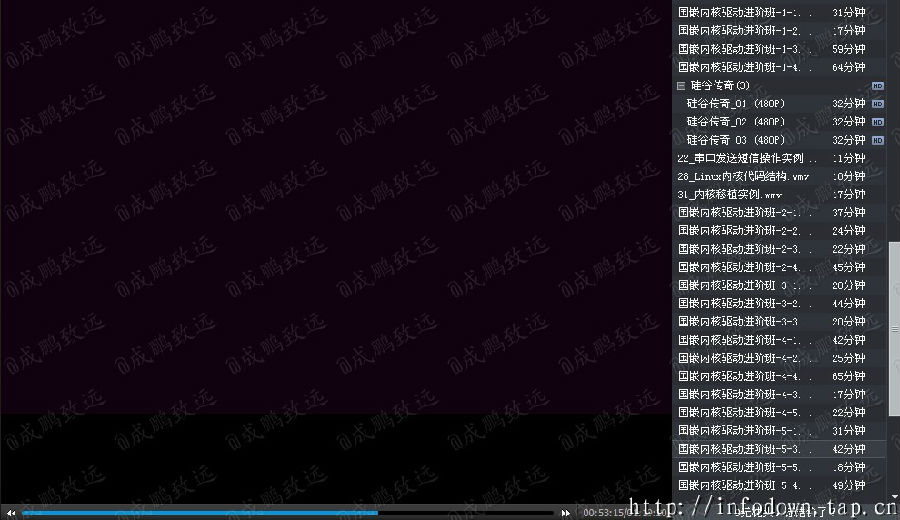

话说，在用暴风影音进行视频播放的时候，利用其它的软件对视频进行截图的时候，并不能截取到视频的画面，我这里用QQ五笔的截图功能截图，效果如下

对于这种情况，以前也经常遇上，但是也没有想过为什么？

可以看见，黑屏的只是视频播放界面，而播放列表与边框都可以显示！

然后我就在群里问了一下。

有的说是暴风置顶了吧，这个我首先就排除了，即使是置顶了，也可以截到图。

小菜说是Paint重绘，截图好像和重绘没什么关系吧。

另外从技术角度上看看，据说暴风是VB编写的，视频渲染用的是微软的程序接口，就是基于directx的，然后查了下directx的资料，根据百度百科的资料http://baike.baidu.com/view/15762.htm，看看directx显示的原理

directx显示原理

通常我们看到的屏幕上的数据，都是通过Primary Surface送至显示器的，什么是Primary Surface呢？中文叫做主显示表面，也就是说我们当前看到的屏幕上的图像数据是从这个表面来的，除了主表面外还有离屏表面，叫做OffScreenSuface。这种表面中的数据是不直接显示在屏幕上的。

现在多数的视频播放软件都是用DDraw写的(加速)，而且使用了一种叫做Overlay的表面。

那什么是Overlay呢？

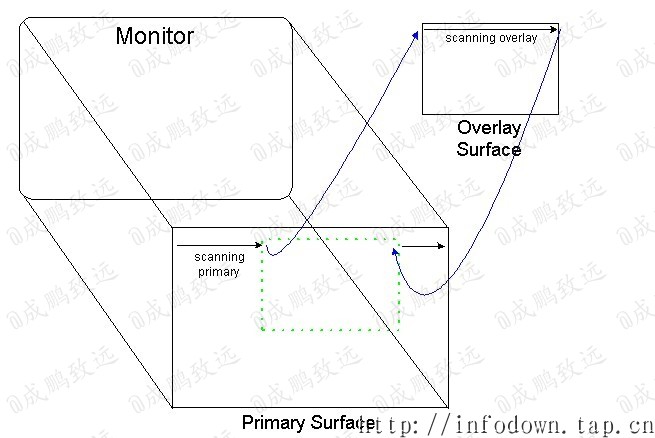

根据微软官方：http://msdn.microsoft.com/en-us/library/aa916217.aspx，Overlay是纯硬件支持的，DDraw并不会用软件实现这种功能。这种Surface的特殊之处在于，它相当于蒙在屏幕上的一块塑料板，也就是说，这个如果使用了这种Surface，那么它就位于所有surface的最前端。显示设备在向屏幕显示数据的时候，会先判断该位置是否有Overlay，如果有，就显示Overlay中像素，如果没有，就使用Primary Surface中的像素。

好了，我们现在知道，暴风也是采用了DDraw写的，而且使用了一种叫做Overlay的表面来加速，并且这种表面是纯硬件支持的，位于所有surface的最前端。

软件截图

但是暴风软件自带的截图功能就可以截图，那截图黑屏就还有截图软件的原因了。

由上面Overlay的分析知道，它是位于所有surface的最前端，而我们看到的屏幕上的数据，都是通过Primary Surface送至显示器的，会不会是Overlay把Primary Surface给挡住了，所以软件截不到图？

如题，我们常用的截屏函数都是截取普通的primary surface中的数据，无法截取Overlay surface中的数据，而微软又没有提供公共的API来获取Overlay surface中的数据，所以，当我们打开一个播放器来播放视频，截图的时候发现播放器窗口是黑的。原因就是这块区域正好对应着Overlay，然后当然就是截取不到的了，黑屏就不足为奇了。

终上所述：黑屏是由于DDraw加速引起的！

解决截图黑屏

既然Overlay是纯硬件支持的，那么我们是不是可以关掉DDraw加速呢？答案是可以的。

大多数软件除了DDraw的渲染模式之外，还提供了一种Software renderer模式，也就是软件模式，这种模式在DDraw加速不可用的时候才会使用，所以一个避免截图黑屏的办法就是关闭DDraw加速，强迫软件使用Software renderer模式，这样，Overlay surface就不存在了，也就不会黑屏了。

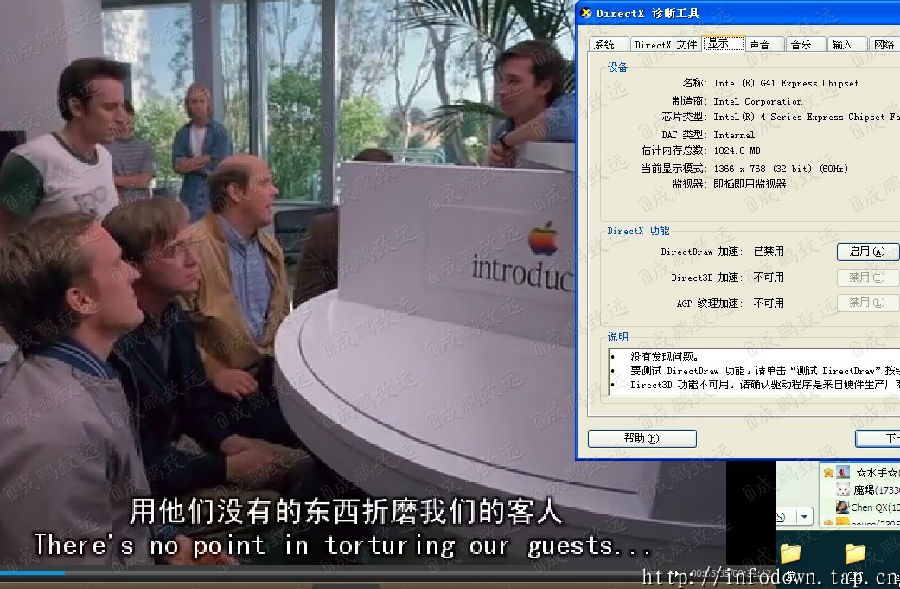

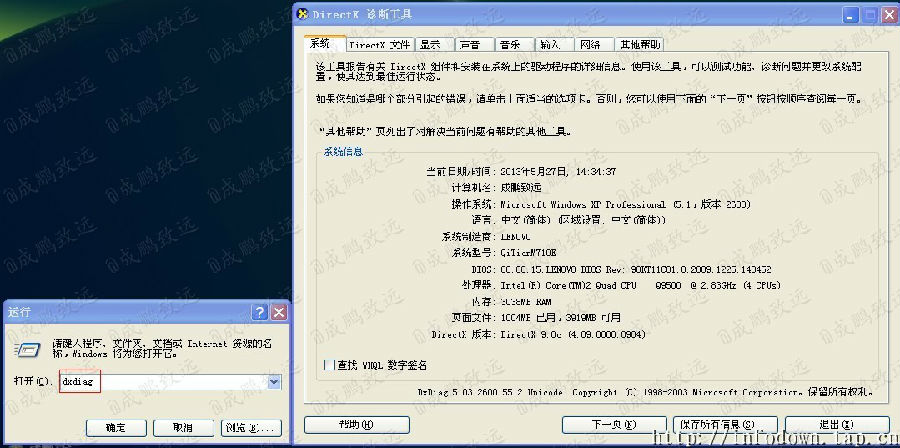

我们在DirectX的控制面板可以关闭DDraw加速，如果安装了DirectX SDK，那么直接在运行栏里面输入dxdiag即可打开DirectX控制面板
