从香港机房引入google/bitbucket路由

首先说这种方法有一个局限性:只适用于非cdn网段的引入,比如Google自己足够大,所以用不到CDN,那在香港解析出来的就是Google在香港自己的AS number,因此不存在CDN干扰的问题。如果在香港解析出来发现是Akamai(a big CDN vendor)的地址,比如解析苹果的地址就会解析出Akamai的地址,那这种情况就不适用了。





环境是3台Juniper路由器,两台在香港hkg1-wan[1-2],一台在北京pek1-mx104-1。

topology:

|pek1-mx104-1  AS38361|———  |AS 6623 hkg1-wan1 ————-hkg1-wan2 | —————| AS 10026 Pacnet router|



背景:北京办公室的DNS可以解析到www.google.com 和 www.bitbucket.org,但是路由不通,被长城firewall给屏蔽了。能解析是因为,DNS的配置文件会依赖美国的DNS服务器上的条目。



思路:

香港那边的公网出口,它在另外一个公网AS number,肯定是全部的公网路由全学过来了,真正的Internet,  那既然已经学过来了,我们要做的就是明确的去标记这些在大陆被禁的路由,然后export给北京的router, 那么在匹配流量定义行为的时候,就是匹配住被禁止的,然后定义一个打标签的行为,这个打标签将通过community:community-value的方式实现,当你的另一个跟大陆AS相连的router向大陆export的时候,使用community列表标记出这些路由,然后特定的向大陆做export。

关于community-value的应用可以参考这个链接,来自Cisco
http://www.cisco.com/c/en/us/support/docs/ip/border-gateway-protocol-bgp/28784-bgp-community.html , 讲的炒鸡棒有木有。

香港的hkg1-wan2 是香港的公网出口,它能学到完整的公网路由,因为它和Pacnet建立的是”全穿透”的BGP邻居,也就是真正的EBGP, 顺便吐槽国内运营商。

hkg1-wan2 上
as followings

[edit protocols bgp group pacnet]
root@hkg1-wan2# show
type external;
import [ import_transit drop-cbs-routes tag-google-routes tag-bitbucket-routes default-accept ]; // 这个地方是个关键的点,学路由的时候,单独标出google和bitbucket家的路由
family inet {
    unicast;
}
export default-reject;
peer-as 10026;       //10026是太平洋电信的AS number
neighbor 202.147.17.121;    //建邻居的点

[edit protocols bgp group pacnet]
root@hkg1-wan2#

当然这些 import后面跟的东西都是 policy-statement, policy-statement 调用“匹配流量”和“定义行为”,“匹配流量”就是 from xxx, “定义行为”就是 then xxx。

那么问题来了,用什么匹配流量呢?尝试去匹配住一个被GFW屏蔽的网站,有很多办法,比如网址、IP地址、但是网址和IP地址都存在各自的短板,网址需要涉及解析,IP地址有可能会换,那么,有一个已经简便的办法是“匹配他家的公网AS number”, 因为这个AS number是基本不会变动的。

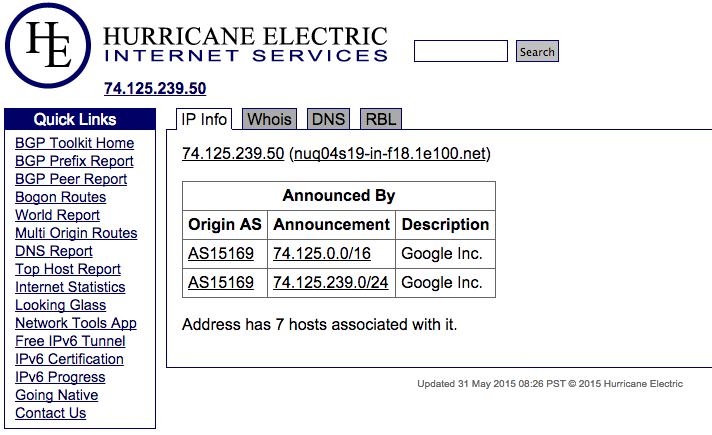

第一步:获取到他的AS number, 这个简单,在香港的router上ping 一下他家的网址,DNS指向香港当地ISP提供给你的DNS, 找到公网地址之后,再去http://bgp.he.net/ 这类的网站去看他家的AS number.

root@hkg1-wan2# run ping inet www.google.com
PING www.google.com (74.125.239.50): 56 data bytes
64 bytes from 74.125.239.50: icmp_seq=0 ttl=56 time=153.932 ms
^C
— www.google.com ping statistics —
1 packets transmitted, 1 packets received, 0% packet loss
round-trip min/avg/max/stddev = 153.932/153.932/153.932/0.000 ms

从香港机房引入google/bitbucket路由

然后在router上进行抓取流量,using as-path list

as followings

在 edit policy-options下

as-path google-as-path “.* 15169 .*”;
as-path bitbucket-as-path “.* 2914 .*”;

然后调用到policy-statement 下,也是在edit policy-options下

policy-statement tag-bitbucket-routes {
    from as-path bitbucket-as-path;
    then {
        community add CBSI_BITBUCKET;
    }
}
policy-statement tag-google-routes {
    from as-path google-as-path;
    then {
        community add CBSI_GOOGLE;
    }
}

定义的行为就是打标,目的是在从运营商学习的时候,和在export给大陆的时候,明确的标示出这些流量

在对运营商一端这么写,在edit protocols bgp下

group pacnet {
type external;
import [ import_transit drop-cbs-routes tag-google-routes tag-bitbucket-routes tag-github-routes default-accept ];
family inet {
unicast;
}
export default-reject;
peer-as xxxxx;
neighbor xxxxxxxx;
}





在edit policy-options下这么写

community CBSI_GOOGLE members 6623:6006;
community CBSI_BITBUCKET members 6623:6007;

然后把上面这些“tag”, 手动copy到和大陆AS相连的hkg1-wan1上。然后在export给大陆的时候用,as followings, 当然在export调用的时候,通常还是用policy-statement,所以再写两条policy-statement

hkg1-wan1上

在 edit policy-options 下
policy-statement export_bitbucket {
    from community CBSI_BITBUCKET;    //这个community 就是从
    then accept;
}
policy-statement export_google {
    from community CBSI_GOOGLE;
    then accept;
}

然后调用到对大陆的那个BGP group, as followings

[edit protocols bgp group cbsi-china]
root@hkg1-wan1# show
type external;
description “CBSI Beijing”;
import [ import_cbsi_china default-accept ];
family inet {
    unicast;
}
export [ export_local export_internal export_corp export_google export_bitbucket default-reject ];
peer-as 38361;
neighbor xxxxxx; // 博客园牛人太多,还是隐去公网IP的好

[edit protocols bgp group cbsi-china]
root@hkg1-wan1#

这样北京的router在看Google和bitbucket的路由的时候,就可以看到明细的路由了,而不再像针对其他网站一样是走默认路由扔向联通出口,而是走移动专线通往香港机房。

在pek1-mx104-1上

hsun@cn-pek1-mx104-1> ping inet www.google.com
PING www.google.com (216.58.221.132): 56 data bytes
64 bytes from 216.58.221.132: icmp_seq=0 ttl=56 time=60.459 ms
^C
— www.google.com ping statistics —
1 packets transmitted, 1 packets received, 0% packet loss
round-trip min/avg/max/stddev = 60.459/60.459/60.459/0.000 ms

hsun@cn-pek1-mx104-1> show route 216.58.221.132

inet.0: 18985 destinations, 27621 routes (18985 active, 0 holddown, 0 hidden)
+ = Active Route, – = Last Active, * = Both

216.58.221.0/24    *[BGP/170] 5w3d 11:02:35, localpref 100
                      AS path: 6623 10026 15169 I, validation-state: unverified  //
看这个地方,AS path会被更改为,先到6623的香港AS, 再到太平洋电信的10026,再到谷歌家的15169,最后的标示是origin code I 。
                    > to 216.239.126.244 via ge-0/1/0.0

hsun@cn-pek1-mx104-1>

对比去往其他网站, 如163.com

hsun@cn-pek1-mx104-1> ping www.163.com
PING 163.xdwscache.glb0.lxdns.com (111.202.60.47): 56 data bytes
^C
— 163.xdwscache.glb0.lxdns.com ping statistics —
1 packets transmitted, 0 packets received, 100% packet loss

hsun@cn-pek1-mx104-1> show route 111.202.60.47

inet.0: 18900 destinations, 27536 routes (18900 active, 0 holddown, 0 hidden)
+ = Active Route, – = Last Active, * = Both

0.0.0.0/0          *[BGP/170] 17w5d 09:33:12, MED 0, localpref 100, from 172.22.22.19
                      AS path: I, validation-state: unverified
                    > to xxxxxxxx   via xe-1/1/0.0   // 此处是联通的公网IP, 也隐去好了

去163.com就是从默认路由去联通。

然后就可以在北京开心的上google和bitbucket了。









原文链接:https://www.cnblogs.com/Vooom/p/4543623.html
