1-基于Xilinx XCKU115的半高PCIe x8 硬件加速卡

一、概述

本板卡系我公司自主研发,采用Xilinx公司的XCKU115-3-FLVF1924-E芯片作为主处理器,主要用于FPGA硬件加速。板卡设计满足工业级要求。如下图所示:



 1-基于Xilinx XCKU115的半高PCIe x8 硬件加速卡

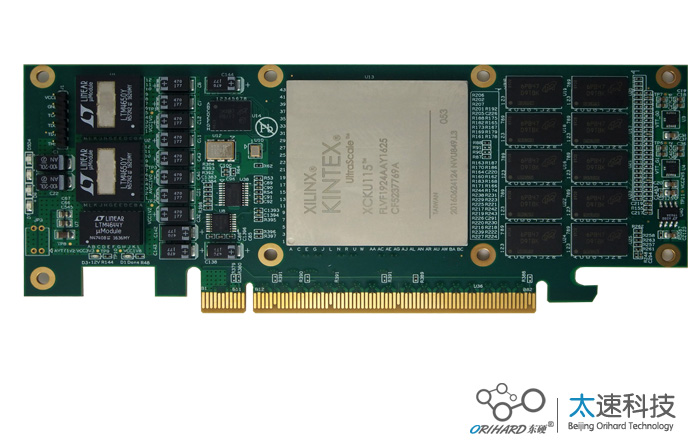

                                                                                 图 1:硬件加速卡实物图

二、技术指标





 1-基于Xilinx XCKU115的半高PCIe x8 硬件加速卡

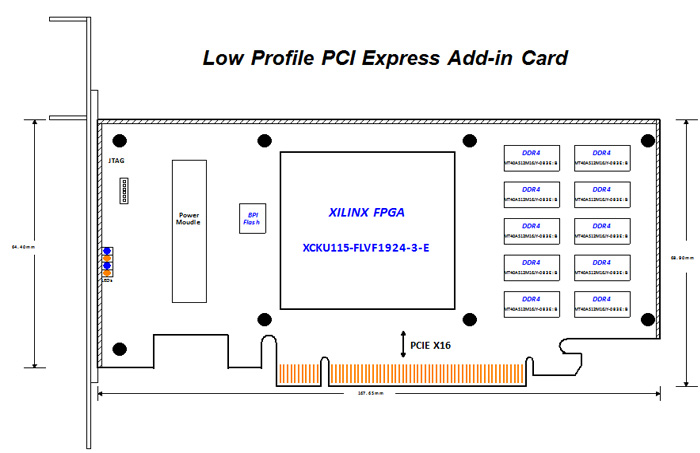

图 2:硬件加速卡结构框图

  • 标准PCIe半高、半长卡,符合PCI Express 3.0 规范。
  • 支持PCIe x1、x4、x8模式。
  • 支持2x72bit(数据位宽64bit+ECC)DDR4存储,数据传输速率2400Mb/s。
  • DDR4单簇容量4GB,总容量为8GB。
  • 板载4个用户可编程LED。
  • 加载方式:BPI模式。

三、物理特性

  • 工作温度:商业级 0℃ ~ +55℃,工业级-40℃~+85℃。
  • 工作湿度:10%~80%。

四、供电要求

  • 单电压供电:电压:DC +12V,6A。
  • 金手指取电。
  • 纹波:≤10%。

五、散热系统

  • 采用无风扇被动式散热。

六、应用领域

  • FPGA硬件加速。

七、接口测试软件



  • DDR4 数据速率2400Mb/s IP测试。
  • PCIe 3.0 x8 IP测试。
  • 程序加载测试。
